Setting Up a Breezedude

Gut vorbereitet

Mache dich in Ruhe mit deinem Breezedude vertraut.

Die Dokumentation findest du hier auf diesen Seiten
Lies die jeweiligen Schritte der Anleitungen erst komplett durch, und beginne dann mit der Umsetzung
Es gibt zahlreiche Tools, die dir bei der Einrichtung helfen können
Um die Tools zu nutzen, musst du Chrome oder Edge als Browser verwenden
Falls du Probleme oder Schwirigkeiten hast, gib uns gerne Feedback, damit wir den Prozess verbessern können

Schritt 1

Alles da?

Überprüfe ob du alles parat hast um loszulege. Prüfe ob alle Teile vollständig und unbeschädigt sind und zusammen passen.

Für die Windstatrion benötigst du folgende Komponenten:

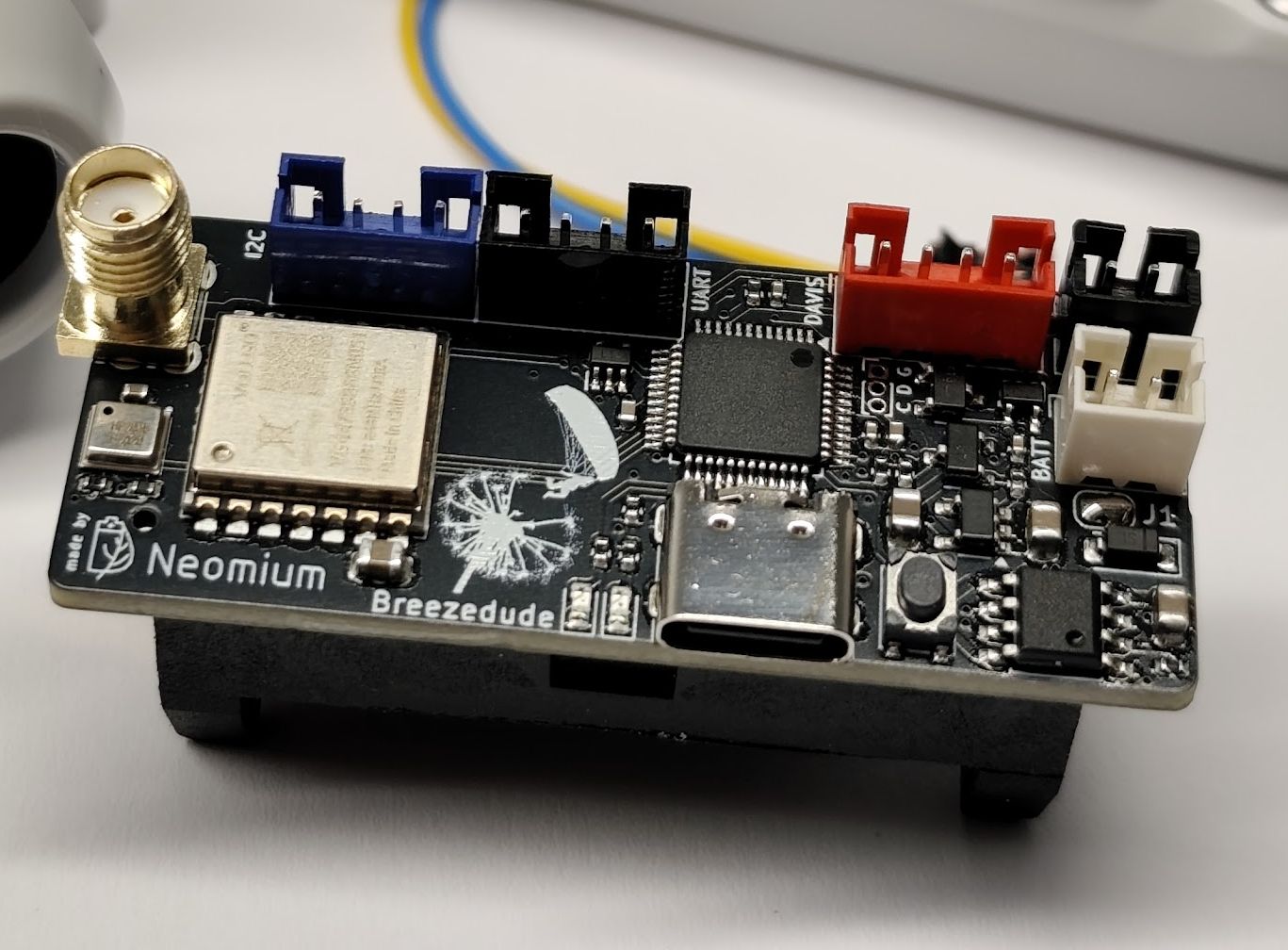

Breezedude Transmitter Platine i

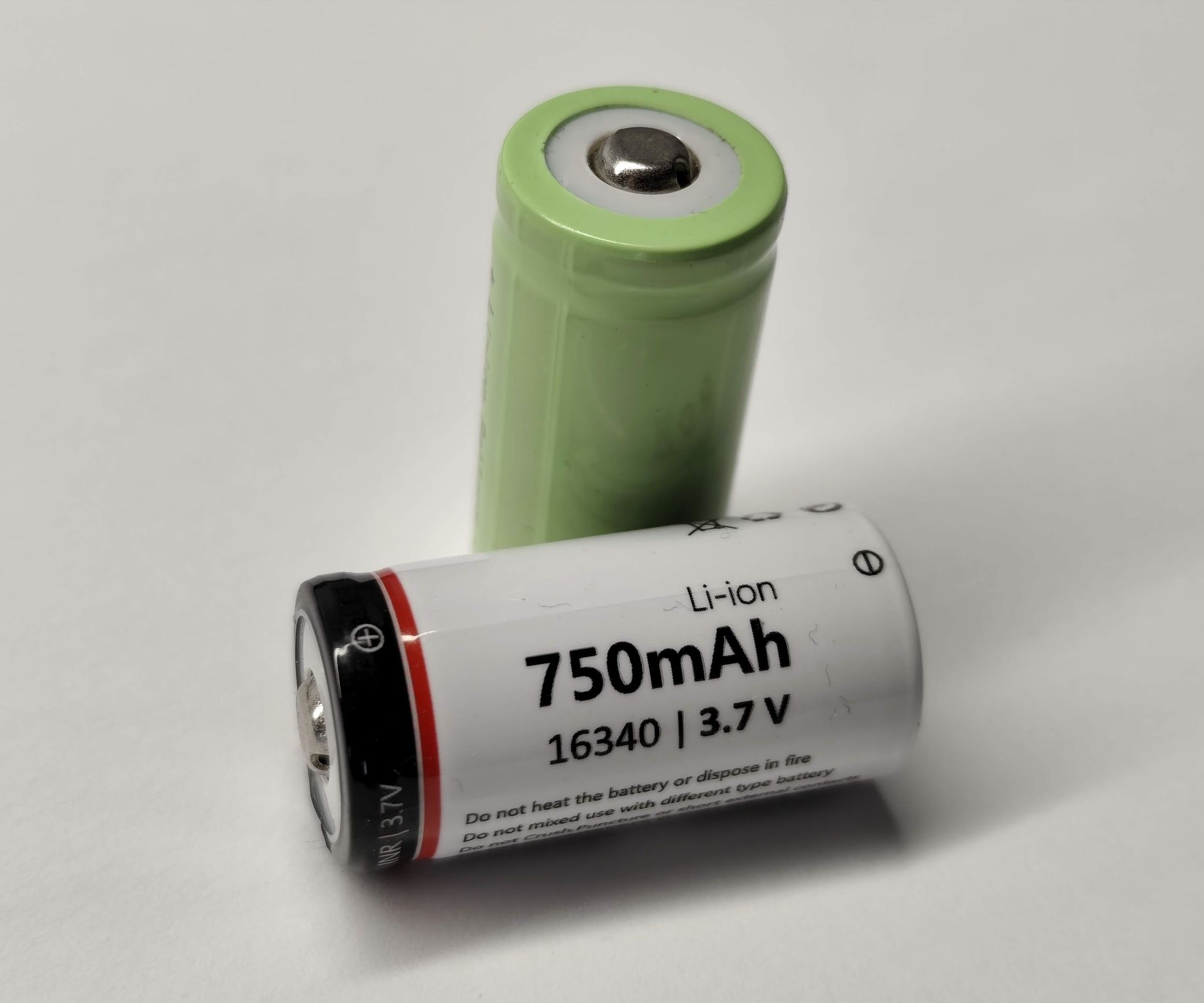

Li-Ion Akku 16340 i
Windsensor deiner Wahl, mit passendem Stecker
USB Kabel (Type-C, ggf. microUSB für den WS85)

Wenn du keine Bodenstation in Reichweite des Standorts hast, benötigst du außerdem eine Bodenstation, um die Daten ins Internet zu bringen. Mehr dazu hier.

Schritt 2

Auf dem Neusten Stand?

Prüfe ob dein Breezedude und Sensor auf dem neusten Softwarestand sind. Falls nicht, führe ein Update durch

Den Softwarestand vom Breezedude Transmitter kannst du mit der Breezedude USB Diagnose überprüfen.

Verbinde den Breezedude Transmitter mit deinem Computer
Verbinde dich gemäß der Anleitung des Diagnose Tools
Rechts oben im Tool kannst du den installierten Softwarestand sehen
Falls eine neue Version verfügbar ist, wird dies angezeigt
Falls du ein Update durchführen willst, kannst du es gemäß der Breezedude Update Anleitung durchführen

Beim WS85 gehst du ähnlich vor:

Ziehe die Silikon Hülle vom oberen Teil des WS85 ab. Darunter befindet sich eine Gummiklappe mit dem USB Port
Öffne den WS85 Web updater
Verbinde den WS85 über USB mit deinem Computer
Folge den Anweisungen im WS85 Web updater. Der installierte Softwarestand wird nach dem Verbinden angezeigt. Die aktuellste Softwareversion wird im Dropdown-Menü angezeigt
Falls ein Update nötig ist, kannst du es direkt über den Web updater durchführen

Schritt 3

Konfiguration durchführen

Erstelle deine Konfigurationsdatei indem du Standort, Sensortyp und Namen im Konfigurator einträgst.

Der Standort, Name und Sensortyp sind auf einer Konfigurationsdatei auf dem Breezedude Transmitter hinterlegt. Zum erstellen und bearbeiten der Konfiguration kannst du den Breezedude Konfigurator nutzen. Die damit erzeugte Datei kannst du dann einfach auf den Breezedude Transmitter kopieren. Die Anleitung zum Kopieren der Datei findest du am Ende des Konfigurators.

Schritt 4

Kurzer Funktionstest

Bevor du die Windstation draußen am Mast aufhängst, prüfe sie wenn möglich schon zuhause auf Funktion. Das kann dir viel Zeit sparen.

Verbinde den Windsensor mit dem Breezedude Transmitter. Die Steckplätze sind entsprechend farbig gekennzeichnet
Schraube die weiße FANET Antenne an den SMA Anschluss
Um den Test zu überwachen, kannst du den Transmitter wieder mit der Web Serial Diagnose verbinden
Öffne die Breezedue Map. Deine Station sollte dort nach wenigen Minuten zu finden sein

Schritt 5

Zusammenbau

Achte beim Zusammenbau darauf, dass die Dichtung korrekt sitzt und der Deckel und Kabelverschraubungen verschlossen sind. Vergiss nicht, die Solarzelle anzustecken

Die Solarzelle wird am schwarzen 2-Pin Stecker angeschlossen

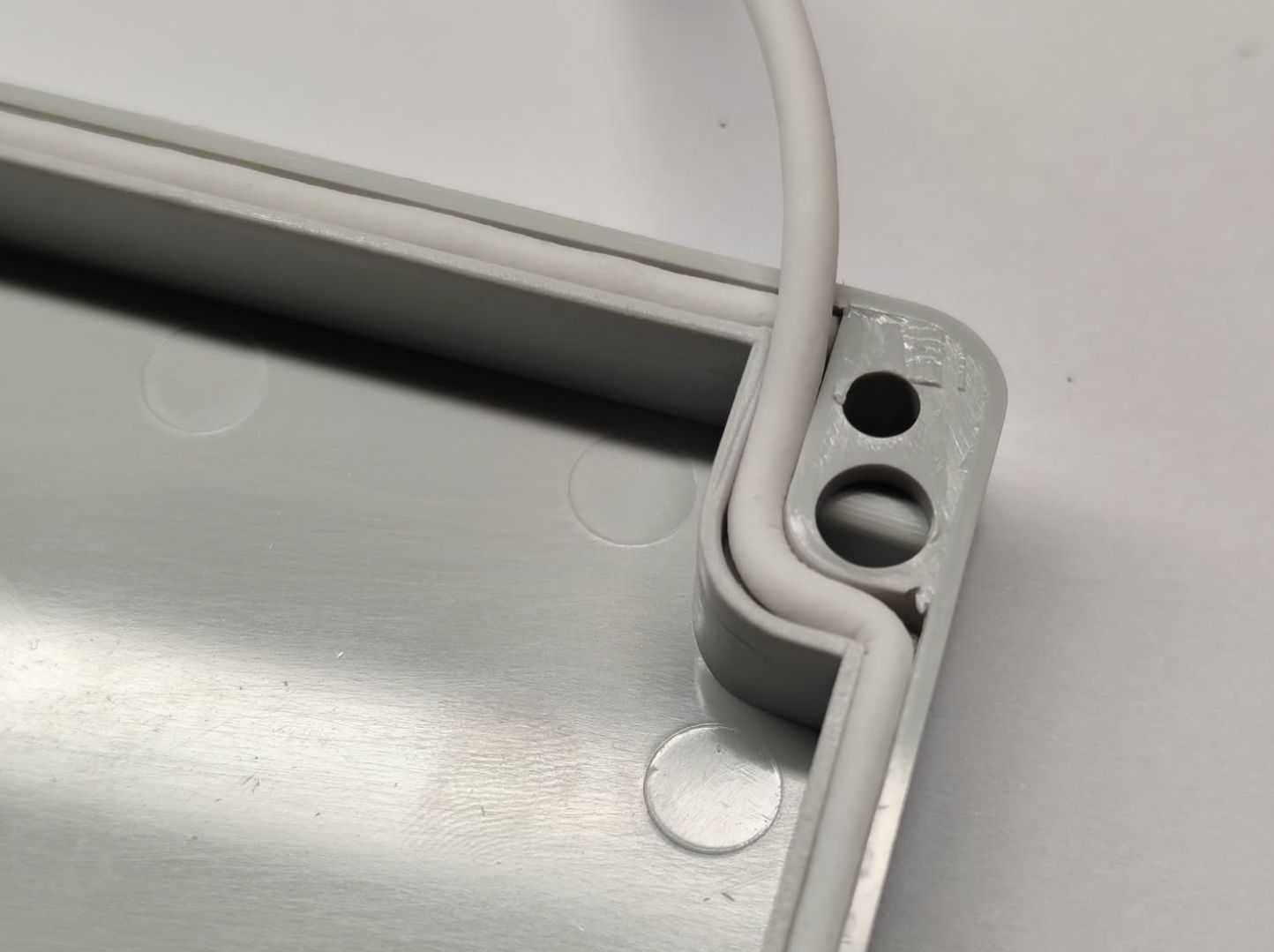

Prüfe den Sitz der Dichtung. Die Dichtschnur hat an einer Ecke eine Stelle, an der beide Enden zusammenstoßen. Diese sollte wenn möglich unten sein
Ziehe die Schrauben mit einem TX10 Schraubendreher gleichmäßig mit Gefühl (Es sind kleine Schrauben) an, bis der Spalt am Deckel fast verschwunden ist
Prüfe ob die Kabelverschraubungen fest sitzen. Handfest anziehen reicht aus

Schritt 6

Alles bereit?

Passt der Durchmesser vom Mast zur Befestigung? Hast du das richtige Werkzeug eingepackt?

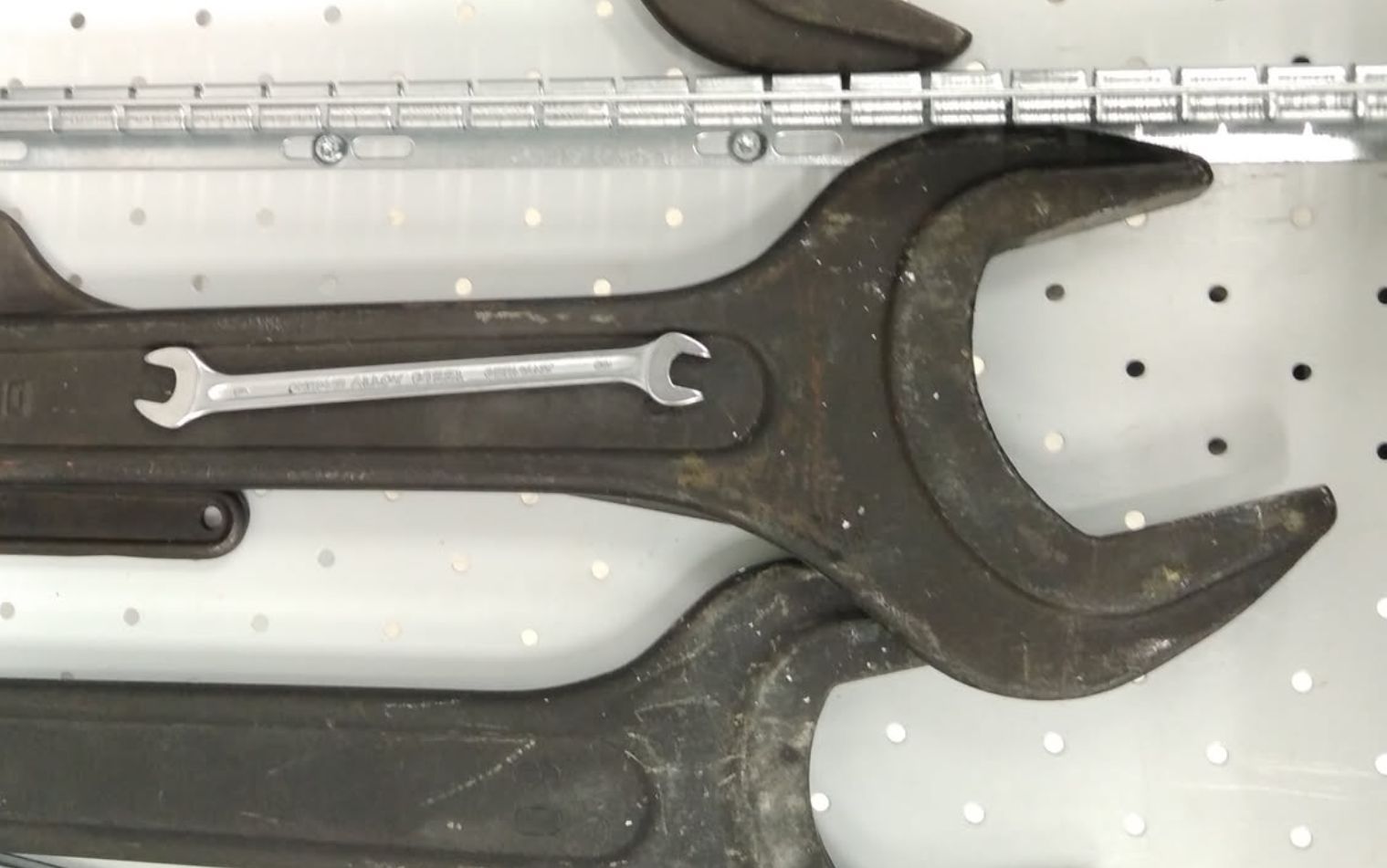

Für die Montage am Mast benötigst du folgendes Werkzeug:

13 mm Maulschlüssel oder Steckschlüssel für die Bügelschelle

Außerdem musst du die (Kompass-) Ausrichtung des Sensors kennen, die du in der Konfiguration eingestellt hast. Falls jemand anderes die Station montiert, teile ihm diese mit.

So montiertst du deinen Breezedude richtig

Hast du Empfang?

Prüfe am besten bereits vor der Bestellung, ob dein Standort von einer OGN Bodenstation abgedeckt ist. z.B. über die 'Coverage' Funktion in Gliderradar oder besser vor Ort mit einem FANET fähigem Gerät
Falls du keine Station in Reichweite hast, kannst du selbst eine Bodenstation betreiben. Hierfür brauchst du einen geeigneten Standort mit zuverlässigem WLAN und einer Stromversorgung
Erfahrene Nutzer können auch Bodenstationen mit Mobilfunk und Solarbetrieb bauen. Hör dich hierfür in der Community um

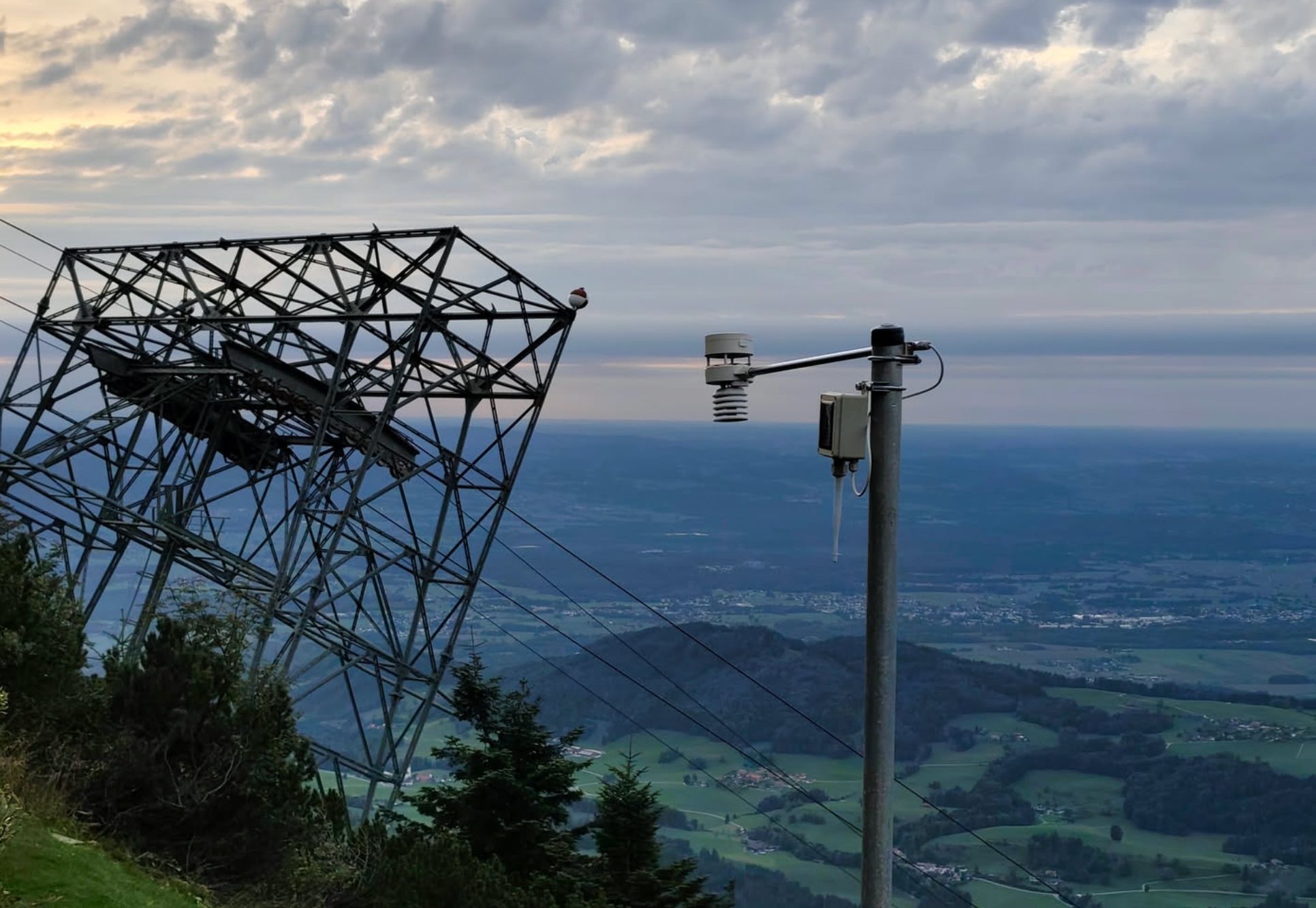

Standort mit freier Anströmung

Finde einen geeigneten Standort bei dem:

keine Bäume oder Hindernisse in Hauptwindrichtung stehen
idealerweise Sichtverbindung zur Bodenstation besteht
Niemand durch den Mast behindert oder gefährdet wird

Der richtige Mast

Stabil und gerade. Auch bei Sturm soll der Mast nicht umkippen
Gegen verdrehen gesichert. Sonst stimmt die Windrichtung nicht

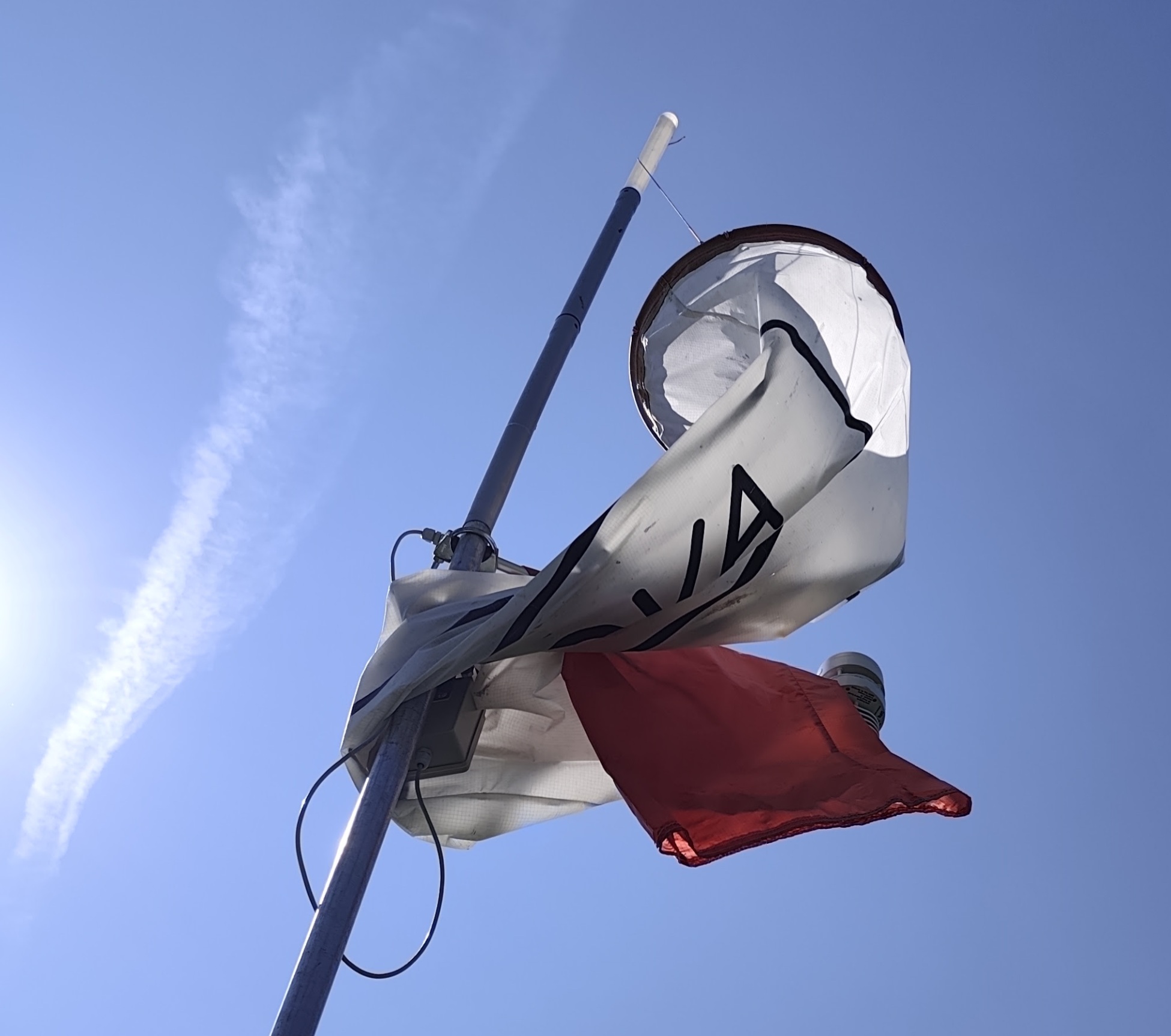

Idealerweise umlegbar, um Wartung zu erleichtern oder falls doch mal ein Schirm auf dem Mast landet

Ist er lang genug?

3m klingt hoch, ist draußen aber verdammt wenig
Berücksichtige bei der Mastlänge, dass ein Teil im Boden stecken wird
Oben ist der Wind meist stärker
Schutz vor neugierigen Fingern und Tieren
Achte auch auf den Blitzschutz

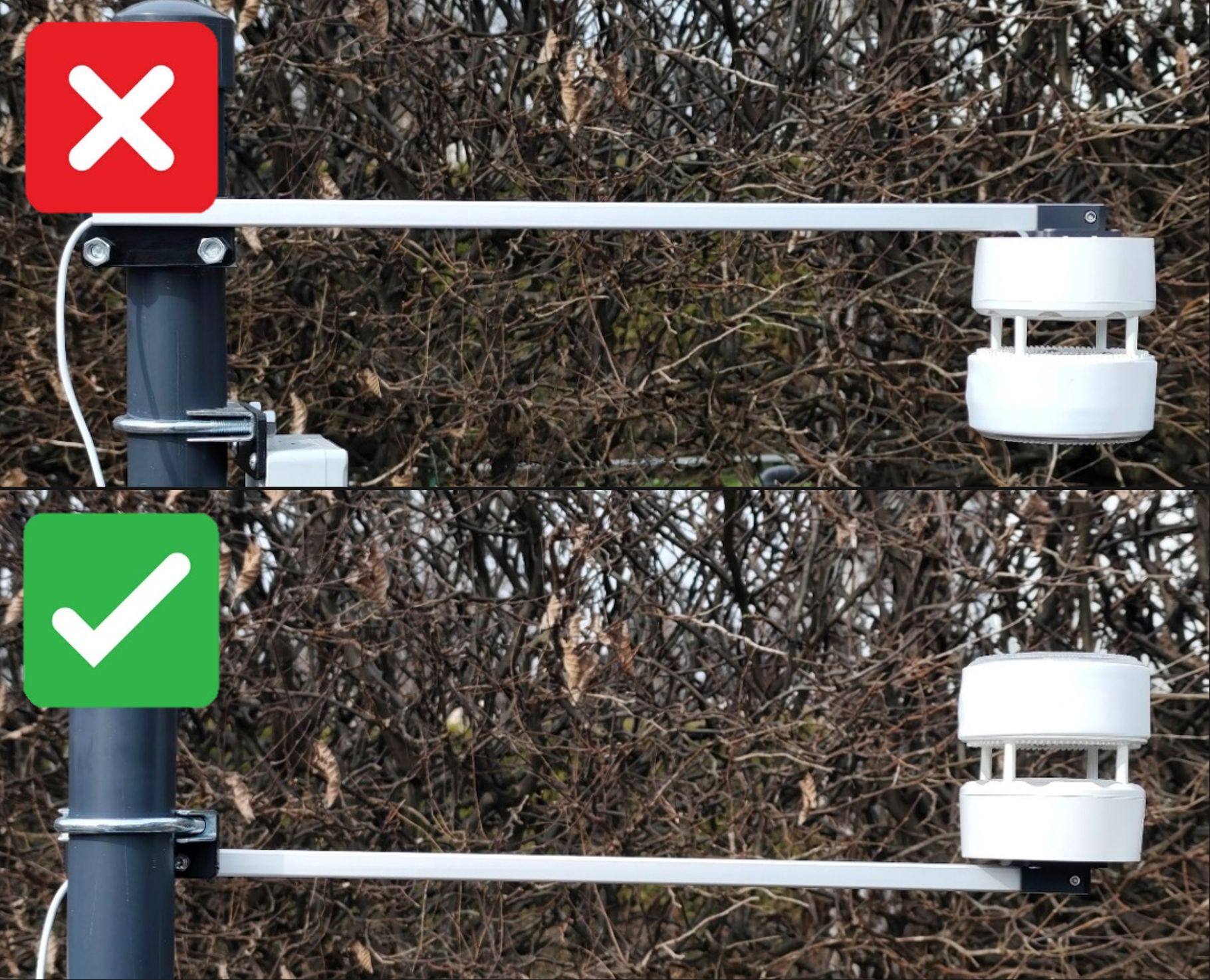

Die Ausrichtung machts!

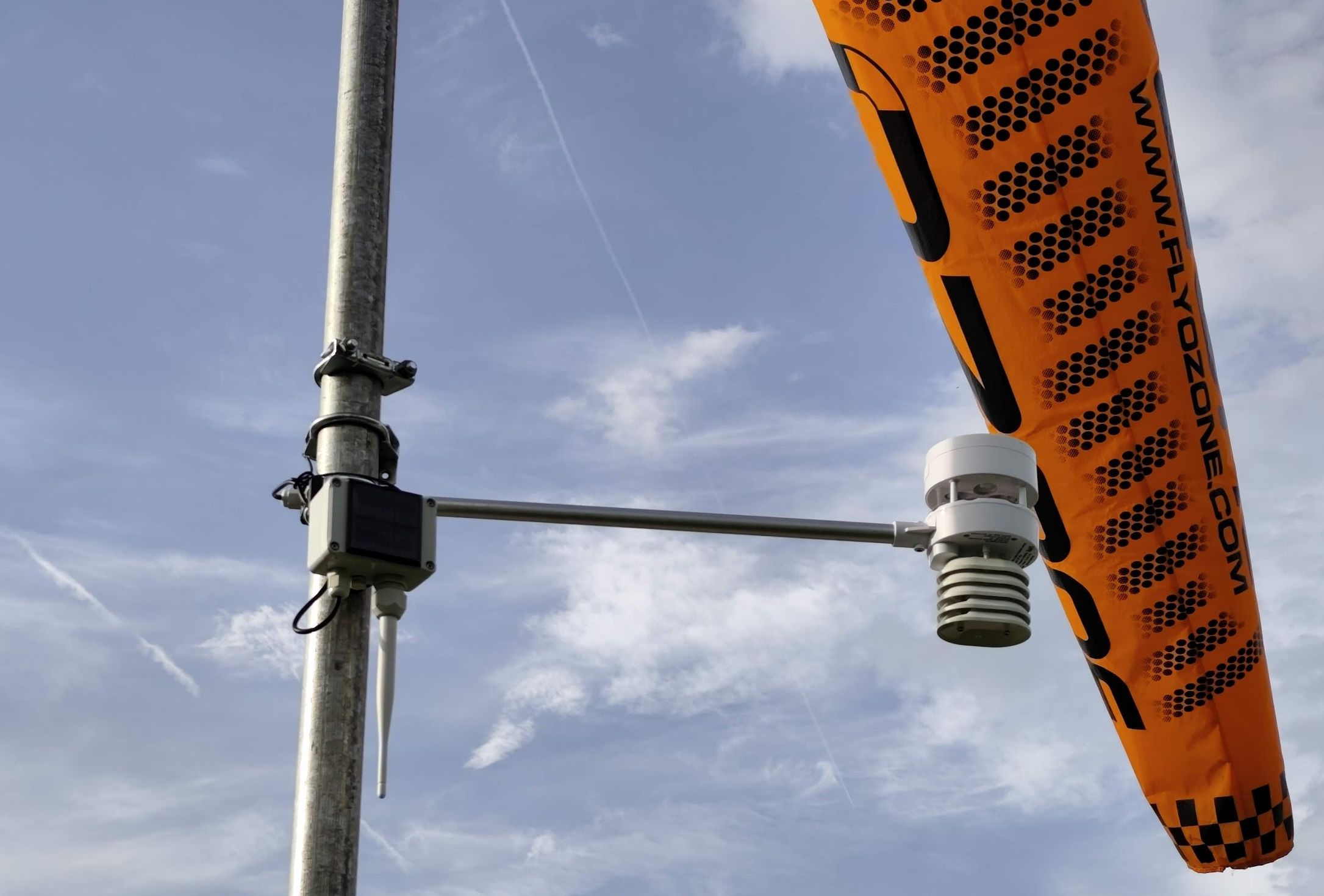

Wähle bereits in der Konfiguration intelligente Ausrichtung, damit der Sensor nicht im Weg hängt und die Hauptwindrichtung nicht vom Mast blockiert wird
Montiere den Sensor richtig herum (Solarzelle nach oben)
Montiere den Sensor in der Ausrichtung, die du in der Konfiguration eingestellt hast

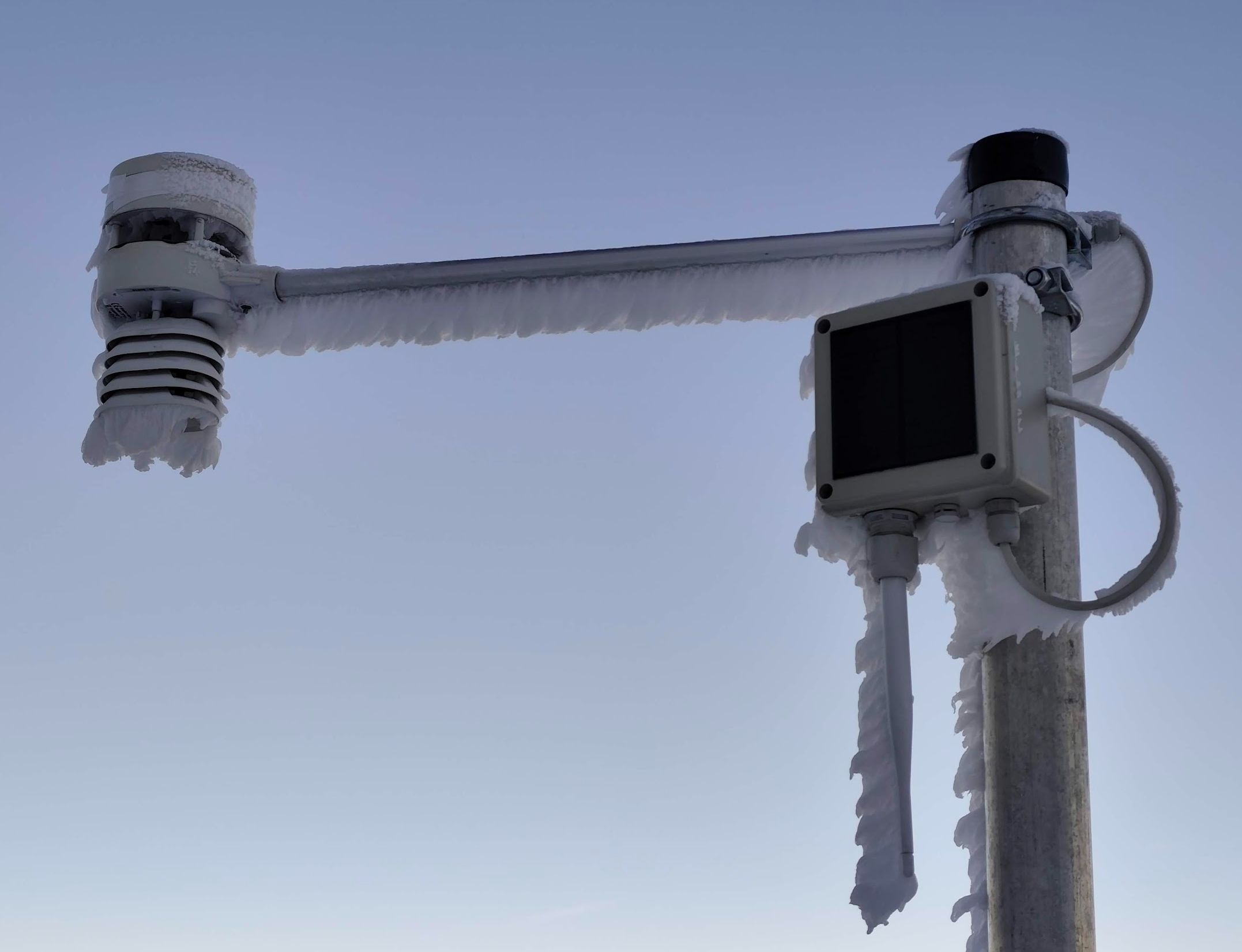

Vor Wetter geschützt

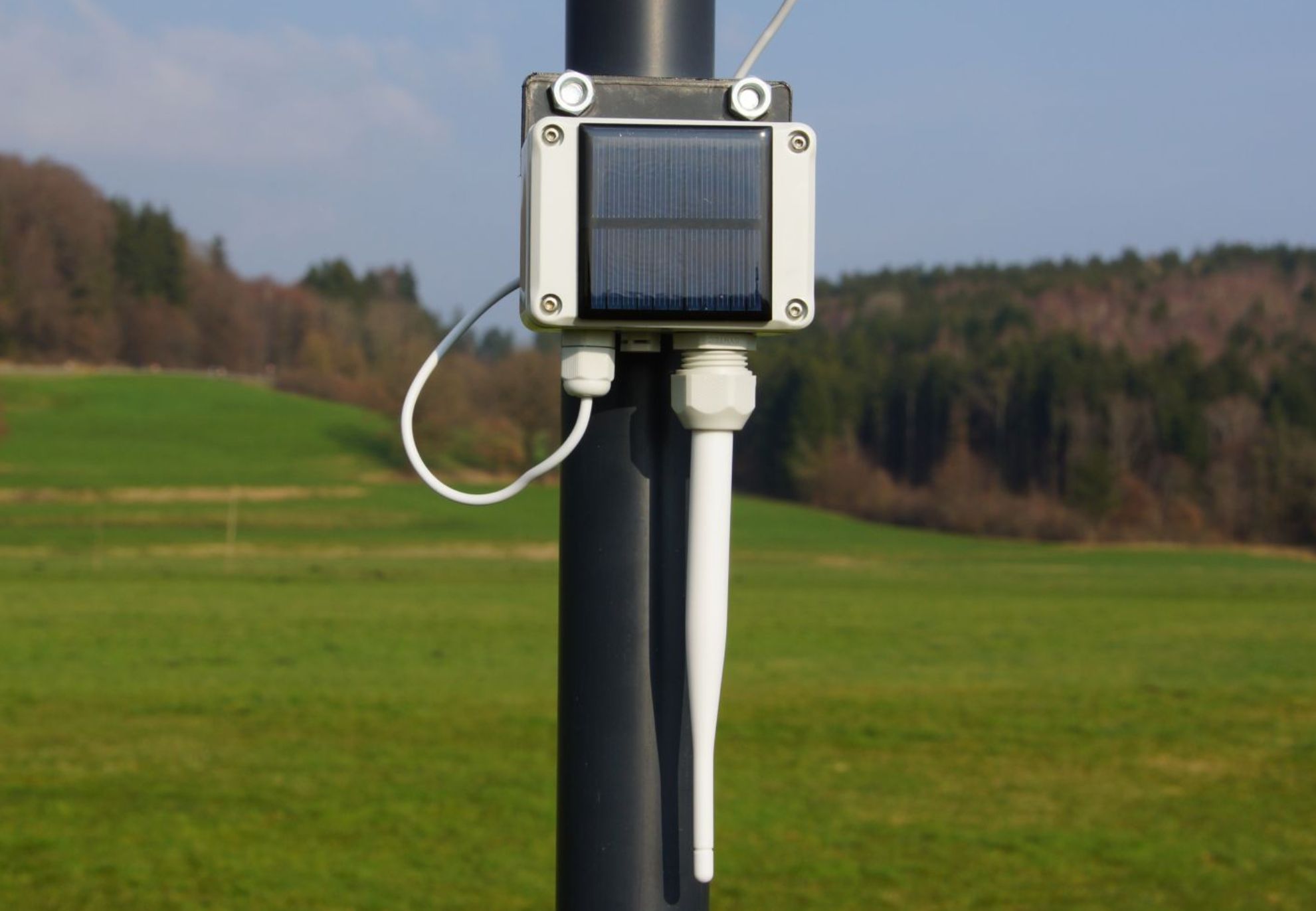

Montiere den Transmitter mit der Antenne nach unten. Nur so kann kein Wasser ins Gehäuse gelangen
Die Solarzelle des Transmitters sollte Richtung Süden zeigen, um auch im Winter ausreichend Sonnenlicht zu erhalten

Geschafft!

Du hast deine Breezedude Windstation erfolgreich eingerichtet.

Sieh dir die Windwerte auf der Breezedude Map an
Es gibt zahlreiche Tools, die dir bei der Einrichtung helfen können
Falls du Probleme oder Schwirigkeiten hast, gib uns gerne Feedback, damit wir den Prozess verbessern können
